Antes de comprar tu plano —o de pagar por uno— vale la pena saber exactamente qué estás recibiendo. Un plano arquitectónico no es un solo dibujo: es un paquete de documentos técnicos que le dice a tu maestro de obra dónde va cada muro, cada espacio y cada acabado. Esta guía te muestra, en lenguaje claro, todo lo que incluye un plano arquitectónico profesional en México.
Mucha gente cree que un plano es “el dibujo de la casa vista desde arriba”. Esa es solo una de sus partes. Un plano arquitectónico completo reúne varias láminas que, juntas, permiten construir la casa sin adivinar nada sobre la marcha. Entender qué incluye te ayuda a comparar opciones, a no pagar de más y a detectar cuándo lo que te ofrecen está incompleto.
¿Qué es un plano arquitectónico?
Un plano arquitectónico es la representación técnica y a escala de una vivienda: define sus dimensiones, su distribución, sus niveles, la ubicación de muros, puertas y ventanas, y la relación de la casa con su terreno. Es el documento que traduce una idea de “la casa que quiero” en instrucciones precisas que cualquier constructor puede leer y ejecutar.
La palabra clave es escala: todo en el plano está dibujado en proporción real (por ejemplo 1:50 o 1:100), de modo que cada centímetro en papel equivale a una medida exacta en la obra. Eso es lo que permite calcular materiales, presupuestos y tiempos con certeza, en vez de “a ojo”.

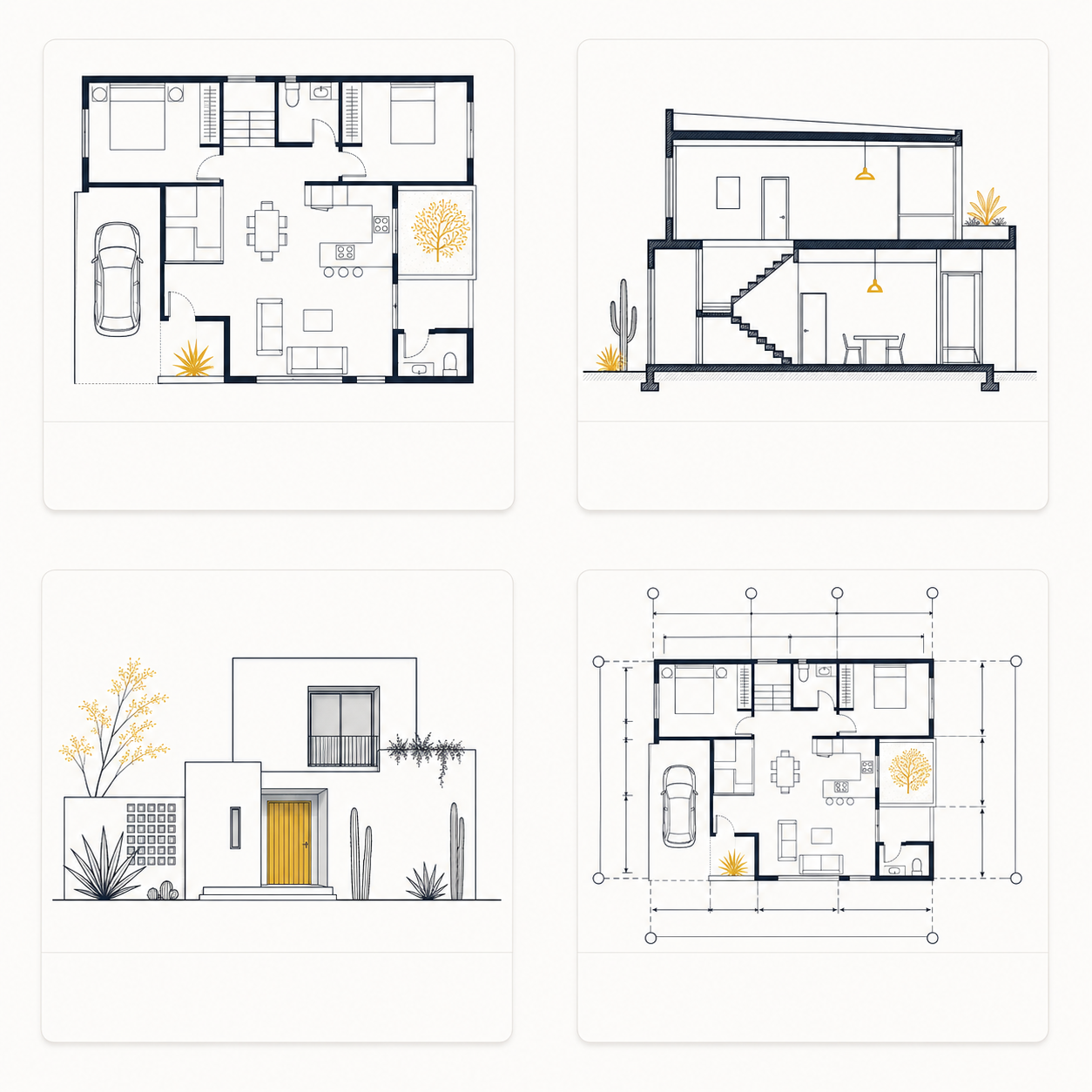

Qué incluye un plano arquitectónico completo
Un paquete arquitectónico profesional para construir una casa habitación normalmente reúne las siguientes láminas. No todas las casas necesitan todas, pero un plano serio debería cubrir al menos las cuatro primeras (planta, conjunto, cortes y fachadas):
| Lámina / documento | Qué muestra | Para qué sirve |
|---|---|---|
| Planta arquitectónica | La casa vista desde arriba, nivel por nivel, con muros, puertas, ventanas y mobiliario fijo | Define la distribución y las dimensiones de cada espacio |
| Plano de conjunto / ubicación | La casa colocada dentro del terreno, con accesos, orientación y colindancias | Ubica la construcción y respeta restricciones del predio |
| Cortes (secciones) | La casa “rebanada” verticalmente para ver alturas, niveles y entrepisos | Define alturas de muros, losas y escaleras |
| Fachadas (alzados) | El aspecto exterior de la casa desde cada lado | Define la imagen final y los materiales de fachada |
| Plano de azotea | La cubierta vista desde arriba, con pendientes y desagües | Resuelve el manejo del agua de lluvia |
| Plano de acotaciones y ejes | Todas las medidas y la retícula de referencia | Permite trazar la obra con exactitud milimétrica |
Una aclaración importante antes de seguir: los planos de instalaciones (hidráulica, sanitaria y eléctrica) y el cálculo estructural no forman parte del plano arquitectónico —son ingenierías aparte, que se desarrollan por separado. Lo veremos más abajo. Por ahora, veamos las tres láminas arquitectónicas que más importa entender, porque son las que vas a consultar todo el tiempo durante la obra.
1. La planta arquitectónica
Es la lámina estrella: la casa vista desde arriba como si le quitaras el techo. Aquí ves cómo se reparten las recámaras, baños, cocina, sala y áreas de servicio, por dónde se circula y qué tan amplio es cada espacio. Si solo pudieras quedarte con un dibujo, sería este, porque define la distribución —y la distribución es lo más caro de cambiar una vez levantados los muros.
2. Los cortes o secciones
Imagina que cortas la casa con un cuchillo gigante y la abres: eso es un corte. Muestra las alturas reales de los muros, el grosor de las losas, cómo sube una escalera y cómo se relacionan los niveles entre sí. Sin cortes, tu maestro de obra no sabe a qué altura colar la losa ni cómo resolver un doble espacio.
3. Las fachadas
Son los dibujos de la casa vista de frente y de cada costado. Definen la imagen exterior: proporciones, ventanas, materiales y detalles. Es la lámina que más emociona porque es “cómo se verá tu casa desde la calle”, pero también es técnica: indica niveles, vanos y remates.
A estas tres se suman el plano de conjunto (la casa ubicada en tu terreno), el plano de azotea y las acotaciones con ejes, que completan el paquete arquitectónico y permiten trazar la obra con exactitud.
En qué formatos recibes tu plano
Saber qué láminas incluye un plano es la mitad; la otra mitad es en qué archivo las recibes, porque de eso depende qué puedes hacer con ellas. Estos son los tres formatos que importan:
| Formato | Qué es | Para qué lo usas |
|---|---|---|
| Las láminas listas para imprimir y leer | Llevar a la obra, imprimir a escala, consultar en el celular | |
| DWG editable | El archivo de AutoCAD con el dibujo vectorial | Que un arquitecto adapte o modifique medidas y trazos |
| Renders | Imágenes 3D realistas de la casa terminada | Visualizar el resultado final y tomar decisiones de acabados |
Qué NO es un plano arquitectónico (las confusiones comunes)
Para entender bien qué incluye, conviene aclarar qué no es. Hay cuatro documentos que se confunden con el plano arquitectónico, pero son trabajos aparte:
- El croquis: un dibujo a mano alzada, sin escala. Sirve para explicar una idea, no para construir.
- Los planos de instalaciones: los trazos hidráulico, sanitario y eléctrico. Son ingeniería, los desarrolla un especialista y no forman parte del plano arquitectónico.
- El plano estructural: calcula cimentación, columnas, trabes y acero. Lo realiza un ingeniero estructurista y responde a “cómo se sostiene la casa”.
- El proyecto ejecutivo: el paquete más completo, que suma al arquitectónico todas las ingenierías (instalaciones, estructura), detalles constructivos y memoria de materiales.
El plano arquitectónico es el punto de partida: define qué casa vas a construir y cómo se distribuye. Sobre esa base, tu maestro de obra y, cuando aplica, un ingeniero, resuelven las instalaciones y la estructura. Lo importante es que el diseño arquitectónico esté completo y cerrado antes de iniciar, porque cada cambio durante la obra cuesta entre 2 y 5 veces más que decidirlo en papel.
Por qué construir con un plano completo sale más barato
Un plano arquitectónico profesional cuesta una fracción del valor de la obra, pero es lo que protege ese presupuesto. Con todas las láminas en mano, tu maestro de obra calcula cantidades exactas de material, evita retrabajos y mantiene los tiempos. Sin plano, las cantidades se estiman “a ojo”, aparecen cambios sobre la marcha y cada ajuste mueve costos y fechas.
En Homtak no administramos tu obra ni vendemos materiales: te damos el punto de partida que ordena todo lo demás. Cada proyecto del catálogo es un plano arquitectónico profesional, diseñado por arquitectos mexicanos titulados, entregado en PDF y DWG editable con sus renders. Las instalaciones y el cálculo estructural —al ser ingenierías que dependen de tu terreno y tu constructor— no van incluidas; el plano arquitectónico es la base sobre la que esas ingenierías se resuelven en obra.
Tres planos del catálogo, listos para construir
Así se ve un plano completo cuando ya viene resuelto. Estos son tres de los proyectos más vendidos del catálogo Homtak, con su costo de obra estimado (centro del país, acabados estándar):
Casa Umbral
2 recámaras · 3 baños · 1 nivel · 132.73 m²
Plano arquitectónico: $3,500 MXN
Ver plano →Casa Kaan
3 recámaras · 3.5 baños · 2 niveles · 257.17 m²
Plano arquitectónico: $6,720 MXN
Ver plano →Casa Villa
4 recámaras · 5 baños · 2 niveles · 358.59 m²
Plano arquitectónico: $8,000 MXN
Ver plano →Preguntas frecuentes sobre los planos arquitectónicos
¿Qué incluye exactamente un plano arquitectónico?
Un plano arquitectónico completo incluye la planta arquitectónica (la casa vista desde arriba), el plano de conjunto o ubicación en el terreno, los cortes o secciones, las fachadas, el plano de azotea y las acotaciones con ejes. Las instalaciones (hidráulica, sanitaria y eléctrica), el cálculo estructural y la memoria o cuadro de acabados son trabajos aparte que no forman parte del plano arquitectónico.
¿Los planos de Homtak incluyen instalaciones y cálculo estructural?
No. Los proyectos del catálogo Homtak entregan el plano arquitectónico —plantas, cortes, fachadas y demás láminas de diseño— en PDF y DWG editable, más renders. Las instalaciones hidráulica, sanitaria y eléctrica y el cálculo estructural son ingenierías que dependen de tu terreno y de tu constructor, por lo que se resuelven aparte, tomando el plano arquitectónico como base.
¿Cuál es la diferencia entre un plano arquitectónico y uno estructural?
El plano arquitectónico define cómo se distribuye y se ve la casa: espacios, alturas, distribución y fachadas. El plano estructural calcula cómo se sostiene: cimentación, columnas, trabes y acero. Son complementarios; el arquitectónico responde al “qué y dónde”, y el estructural al “cómo se sostiene”.
¿En qué formato debo recibir mi plano?
Lo ideal es recibirlo en PDF a escala (para imprimir y llevar a obra) y en DWG editable de AutoCAD (por si necesitas adaptarlo). Un plano entregado solo como imagen o foto no es usable profesionalmente porque no se puede medir ni modificar con precisión. En Homtak cada proyecto incluye PDF y DWG, además de renders.
¿Puedo construir solo con la planta arquitectónica?
No es recomendable. La planta define la distribución, pero sin cortes ni fachadas tu maestro de obra tendría que improvisar alturas, niveles y la imagen exterior. Eso genera retrabajos y sobrecostos. Un plano arquitectónico completo es lo que mantiene la obra ordenada.
¿Un plano de catálogo sirve para mi terreno?
Sí, siempre que el terreno tenga las dimensiones que el proyecto requiere. Muchos planos del catálogo se pueden adaptar a tu predio con ayuda de un arquitecto usando el archivo DWG editable. Antes de comprar, compara las medidas del proyecto con las de tu terreno.
¿Cuánto cuesta un plano arquitectónico en México?
Varía según el tamaño y la complejidad de la casa. En el catálogo de Homtak los planos van desde $3,500 MXN para proyectos compactos hasta varios miles según los metros y niveles. Comprar un plano de catálogo ya hecho es considerablemente más económico que encargar un diseño desde cero, y conserva la calidad de un arquitecto titulado.
